Tankfill

Unidad de Llenado por Pesaje

Tankfill

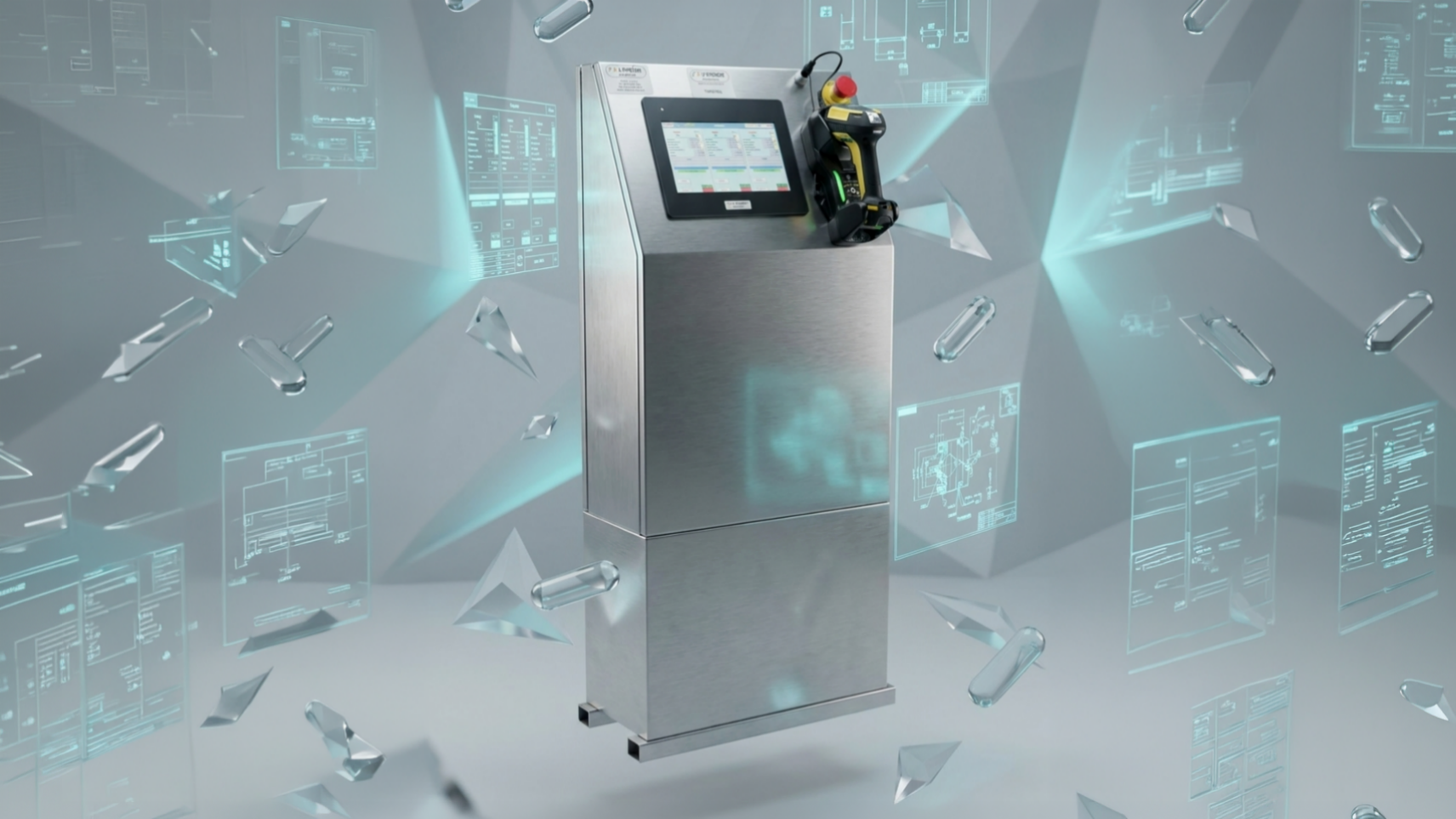

El Tankfill es un sistema de llenado por pesaje desarrollado por PLC & Process, especialmente diseñado para el envasado de CO2, N2O, así como líquidos criogénicos. Está adaptado a los requisitos de los sectores industrial, alimentario y médico. Este sistema versátil permite llenar una amplia variedad de recipientes, desde botellas (formatos estándar y pequeños) hasta bloques y dewars.

Solicitar cotización Ficha Técnica ← Volver

Capacidades y Métodos

  • Estaciones de llenado: Soporta hasta 4 estaciones simultáneas (4 básculas independientes).
  • Tipos de envasado: Llenado de un solo gas o preparación de mezclas.
  • Métodos de control: Pesaje clásico o caudalímetro másico (la báscula sigue siendo necesaria para verificar la tara).
  • Adquisición de básculas: Comunicación con PLC vía 4-20mA, Ethernet/IP, etc.

Seguridad y Control

  • Seguridad de desconexión: Sensor de presión en la línea principal que indica el momento exacto y seguro para desconectar la manguera.
  • Control de vacío: Sensor de presión absoluto 4/20mA para el control del vacío estático durante el proceso.
  • Válvulas: Posibilidad de integrar válvulas de bajo o alto caudal, y de regulación según necesidad.

Gestión de Fluidos y Recetas

  • Configuración por estación: Sistema altamente configurable. Cada estación controla de forma independiente válvulas de gas 1, gas 2, purga, enjuague y vacío.
  • Gestión de recetas: Amplia gama de parámetros estándar. Recetas de llenado predefinidas en el sistema.
  • A medida: Consúltenos para cualquier petición especial o ciclos específicos.

Características de Hardware y Eléctricas

Alimentación: 230/400 VAC.
Panel frontal: Seccionador general, parada de emergencia, reinicio (SIL) y pantalla táctil de 10" con lector RFID y lector de código de barras.
Interfaz de bomba de vacío: Estándar de 3kW (control vía salida 24VDC Máx 8W).
Seguridad: Tarjeta SIL-3/4.
Dimensiones (AlxAnxPr): 1200 mm x 500 mm x 200 mm.
Fijación: Montaje en el suelo.
Unidades de visualización: Configurable en Bar/PSI, °C/°F, y Litros/Galones.
Asistencia remota: Acceso seguro para mantenimiento (si la opción de módem VPN 4G está presente en el sitio).
Temperatura de funcionamiento: Estándar 0°C a +50°C (otros bajo petición).

Detalles de Tarjetas I/O

Tarjetas de entrada: retroalimentación de elementos (válvulas, seguridad).
Tarjetas de entrada analógica: para sensores y comunicación de básculas.
Tarjetas de entrada RTD: para sondas de temperatura.
Tarjetas de salida: para control de válvulas (24VDC Máx 8W).
Tarjetas de salida analógica.

Opciones

* Estas opciones no están incluidas en el sistema estándar y están disponibles bajo petición.

Impresora estándar
Impresora de etiquetas (Zebra)
Otras opciones específicas bajo petición

Diagrama P&ID

Diagrama de Tuberías e Instrumentación (P&ID) del sistema Tankfill.
