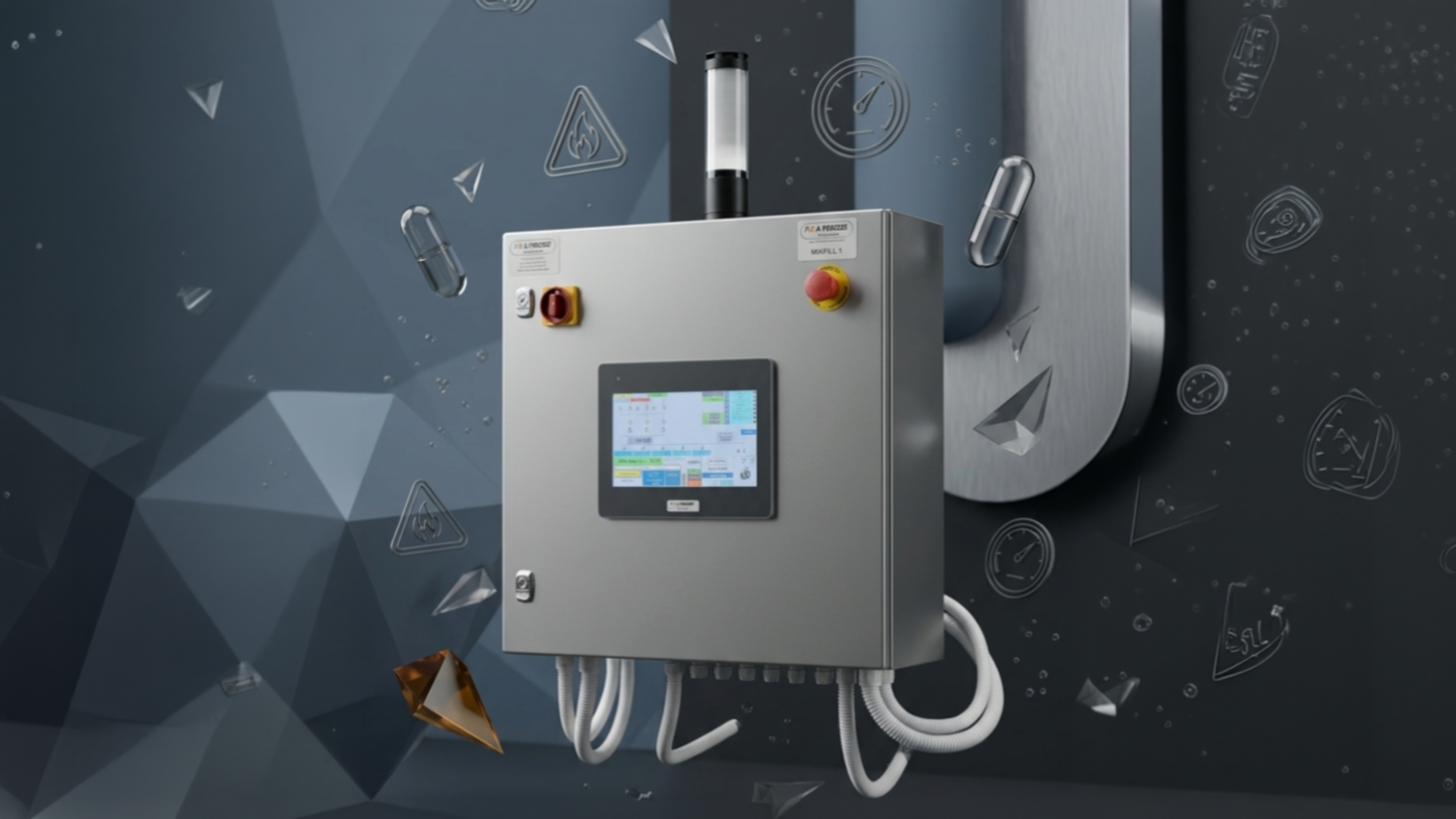

Mixfill

Système de Remplissage pour Mélanges de Gaz

Le Mixfill est un système de remplissage pour mélanges de gaz développé par PLC & Process. Il est compatible avec l'O2, le N2, l'Ar, le He, le CO2 et le H2. Il est spécifiquement conçu pour répondre aux exigences des secteurs industriel, alimentaire et médical.

Demander un devis Datasheet ← Retour

Capacités et Méthodes

Entrées et Sorties : Prise en charge jusqu'à 6 entrées de gaz et jusqu'à 6 sorties de remplissage.
Méthodes de remplissage : Trois méthodes disponibles : par pression/température, par pesée, ou par débitmètre massique.
Fonctionnalités avancées : Capacité à réaliser du Top-Filling sur les mélanges, création de nouveaux mélanges par ajout, et gestion de la purge automatique à la pression exacte pour le Top-Filling.

Sécurité et Contrôle

Systèmes annexes : Connectable aux systèmes de purge, de vide et au système multi PSV.
Système Multi PSV : Permet un remplissage sécurisé à des pressions inférieures via l'ouverture automatique d'une vanne vers une soupape adaptée.
Capteurs standards : Ligne générale en 4/20mA et Ligne de vide en absolu 4/20mA (contrôle du vide statique).
Vannes : Possibilité d'intégrer des vannes de régulation (petit ou gros débit) sur les arrivées de chaque gaz, la purge ou la ligne principale.

Recettes et Interface

Gestionnaire de recettes : Création et sauvegarde. Jusqu'à 5 dossiers contenant 52 recettes chacun. Chaque recette peut comporter plus de 20 étapes distinctes.
Outils d'ingénierie : Le système intègre nativement un logiciel de génération de recettes et un module de calcul thermodynamique.
Personnalisation P&ID : Le schéma P&ID affiché est entièrement personnalisable selon l'architecture choisie (vanne unique, block & bleed, etc.).

Caractéristiques Matérielles et Électriques

Alimentation : 230/400 VAC.

Face avant de l'armoire : Sectionneur général, arrêt d'urgence, bouton de reset (carte SIL), et écran tactile 15".

Interface pompe à vide : Dimensionnée en standard pour une pompe de 3kW (spéciale sur demande).

Sécurité : Carte SIL-3/4.

Dimensions (H x L x P) : 600 mm x 600 mm x 250 mm.

Système de fixation : 4x pattes de fixation murales.

Unités d'affichage : Paramétrable en Bar/PSI, °C/°F, et Litres/Gallons.

Assistance à distance : Accès sécurisé pour la maintenance (si option modem VPN 4G présente sur site).

Température de fonctionnement : Standard 0°C à +50°C (autre sur demande).

Détails des Cartes d'Interface

Cartes d'entrées : retours d'informations des éléments (vannes, cage de remplissage, etc.).

Cartes d'entrées analogiques : pour capteurs en 4/20mA.

Cartes d'entrées RTD : pour sondes de température.

Cartes de sorties : pour le pilotage des vannes (24VDC Max 8W).

Cartes de sorties analogiques : en cas de présence d'une vanne de régulation.

Options

* Ces équipements ne sont pas inclus dans le système standard et sont disponibles sur demande.

Version ATEX : Le système peut être fourni en version certifiée ATEX pour les environnements explosibles.

Imprimante standard

Imprimante d'étiquettes (Zebra)

Lecteur de code-barres

Lecteur de carte RFID

Autres options spécifiques réalisables sur demande

Schéma P&ID Interactif

Survolez les points lumineux pour explorer le schéma de tuyauterie et d'instrumentation (P&ID) personnalisable du système Mixfill.
